Hogyan működik a hővisszanyerős szellőztető?
A hővisszanyerős szellőztető (HRV – Heat Recovery Ventilator) lényege egy speciális hőcserélő elem, amelyen belül két légáram halad egymással ellentétes irányban, de fizikailag nem érintkeznek egymással. Az egyik légáramban a lakásból kiáramló, széndioxiddal teli, de meleg levegő halad. A másikban a friss, de hideg külső levegő áramlik befelé. A kétféle légáram között a hőcserélő falakon keresztül höcsere zajlik: a kiáramló meleg levegő átadja hőjét a beáramló hideg levegőnek – szén-dioxidot vagy párát nem engedve át.
Egy korszerű ellenáramú lemezcsere-cserélős HRV egység 70-90%-os hővisszanyerési hatásfokot ér el. Ez a gyakorlatban azt jelenti: ha kint -15 Celsius fok van, és az egység 80%-os hatásfokú, akkor a beáramló friss levegő 0 Celsius fokra melegszik fel, mire a lakásba ér – nem -15 fokos levegőt szellőztetünk be. Ez télen hatalmas fűtési energiamegtakarítást jelent.
Nyáron a rendszer fordítva is működik: ha a lakásban már 24 fok van, és kint 32 fok van, a HRV a beáramló meleg levegőt lehűti a kiáramló hűvös beltéri levegő segítségével. Egyes modellek nyári bypass üzemmóddal is rendelkeznek, amikor a hőcserélőt megkerülve közvetlenül a hűvösebb külső levegőt engedik be (éjjeli hűtés).
HRV és ERV – mi a különbség?
A Heat Recovery Ventilator (HRV) kizárólag hőt nyeri vissza – a páratartalmat nem. Az Energy Recovery Ventilator (ERV) a hő mellett a páratartalmat is visszanyeri. Melyiket válassza?
- HRV ajánlott: Magyar éghajlaton, ahol a tél nedves és a beltéri páratartalom könnyen magas lesz (85% felett az ideális HRV zóna). Ha a lakásban magas a páratartalom, a HRV segít kiengedni a felesleges nedvességet.
- ERV ajánlott: Száraz éghajlaton, ahol a beltéri páratartalom különben nagyon alacsonnyá válna szellőztetéssel (Skandinávia, kontinentális száraz térségek). Magyar lakásoknál ritkábban indokolt.
Centralizált és decentralizált rendszerek
A hővisszanyerős szellőztetés két alapvető kialakítású lehet:
Centralizált (csatornás) HRV rendszer: Egy central egység található a pincében, tetőtérben vagy gépészeti helyiségben. Ebből a légvezeték-hálózat elosztja a friss levegőt minden szobába, és összegyűjti a kiáramló levegőt. Ez a megoldás csendes, hatékony, és az összes helyiséget egyszerre kezeli. Hátránya, hogy utólagos beépítése ductwork (légcsatorna) nélküli épületbe bonyolult és drága.
Decentralizált (helyiségenkénti) HRV egységek: Minden szobába egy-egy kis egységet szerelnek a falba – ezek az egységek váltakozó ciklusokkal dolgoznak: néhány percig kifelé, majd befelé áramoltatják a levegőt, és a ciklus fordulásával a kerámia hőtároló elemek visszaadják a tárolt hőt. Előnyük, hogy meglévő épületbe könnyen beépíthetők, minden egység önállóan működik. Hátránya: kisebb hatásfok, és minden szobában telepíteni kell.

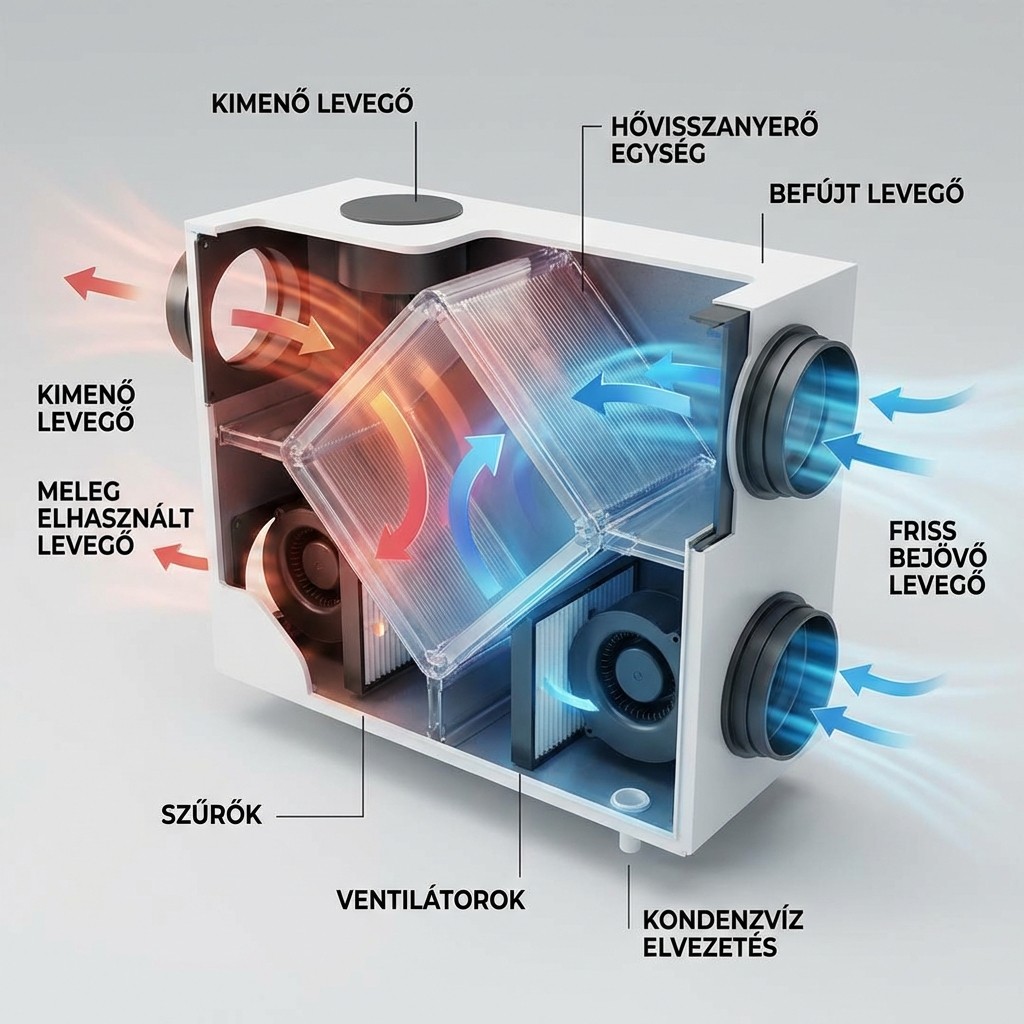

Centralizált rendszer részei és elhelyezése
Egy teljes centralizált HRV rendszer az alábbi elemekből áll:
- Központi egység: Általában 40x40x60 cm méretű doboz, amely tartalmazza a hőcserélőt, a két ventilátort (be és ki), a szűrőket és a szabályzót. Hangszigeteléssel körülvéve a zajszint 25-35 dB.
- Frisslevegő-bevezető és elszívó csövek (külső): Kül-téri csatlakozók – a frisslevegő-bevezető lehetőleg északi vagy szélvédett oldalon legyen, ne a forgalmas utca felőli oldalon.
- Légcsatorna-hálózat: Kerek acél vagy rugalmas csövek, amelyek a falban, álmennyezetben vagy padló alatt futnak. Egy 150 m² lakáshoz 100-200 fm csatorna szükséges.
- Szoba-szellőztető rácsok: Hálószobákban és nappaliban frisslevegő-bevezetők, WC-ben és konyhában elszívók.
- Bypass szelep: Automatikusan nyíló-záró szelep, amely nyáron lehetővé teszi a hőcserélő megkerülését a közvetlen éjjeli hűtéshez.
- Kondenzátelvezetés: A hőcserélőn télen keletkező kondenzátot a csatornán el kell vezetni.
Decentralizált HRV egységek – hova telepítsük?
A decentralizált falba épített egységek esetén az elhelyezés szempontjai:
- Minden lakótérbe (hálószoba, nappali) legalább egy egység kerüljön
- Az egységek 40-80 cm magasságban szerelhetők az ablak mellé
- Kerüld az egységek egymással szemközti elhelyezését, mert „rövidzárlat" keletkezhet (egymás frisslevegőjét szívják vissza)
- Legalább 2 méter távolság legyen az egységek között
- WC és konyha mellé is kerüljön elszívó egység

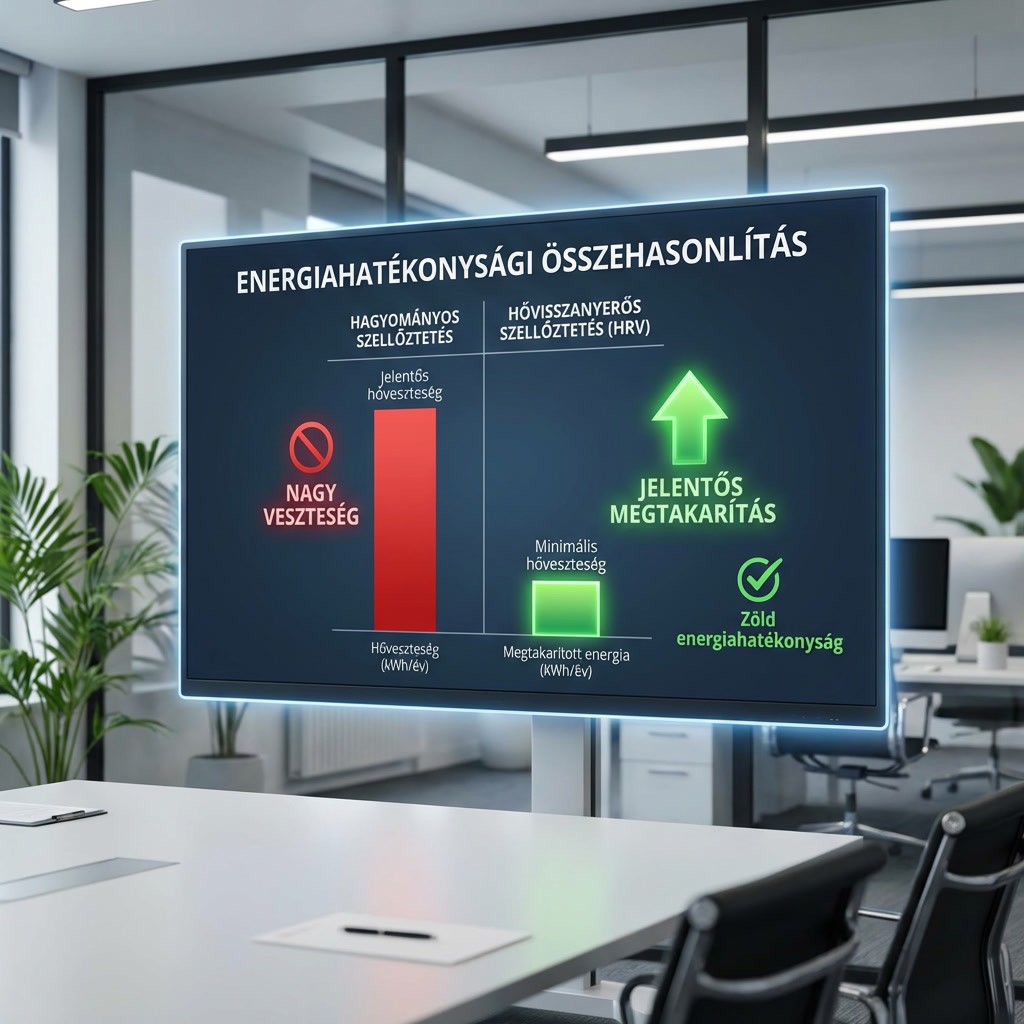

Energiamegtakarítás – konkrét számok
Egy 150 m² lakóépületben, ahol az ablakos kézi szellőztetést HRV váltja fel, az éves fűtési energiamegtakarítás 1 500 – 2 500 kWh. A jelenlegi gázár (kb. 50 Ft/kWh hőenergia-egyenérték) alapján ez évi 75 000 – 125 000 Ft megtakarítást jelent. Hőszivattyu esetén (ahol az elektromos energia a fűtési energia 1/3-a) a megtakarítás elektromos egységben 500-800 kWh/év, azaz kb. 25 000 – 40 000 Ft/év.
Fontos: az energiamegtakarítás az épület légzártsági szintjétől erősen függ. Passzív házakban (n50 < 0,6 1/h) a HRV hatása maximális. Régi, tömítetlen épületeknél az energiamegtakarítás kisebb, de a beltéri levegőminőség javulása önmagában is indokolja a beruházást.
Beltéri levegőminőség javulása
A HRV nem csupán energetikai eszköz – elsodleges célja a beltéri levegőminőség folyamatos fenntartása:
- CO2-szint csökkentése: Aludás közben zárt szobában a CO2-szint 1500-2500 ppm-re nőhet (az ideális 400-800 ppm). A HRV ezt folyamatosan 800 ppm alatt tartja – következménye: jobb alvásminőség, kevesebb reggeli fejfájás.
- Illékony szerves anyagok (VOC) hígítása: Bútorokból, festékből, tisztítószerekből felszabaduló kémiai anyagok folyamatos hígítása és eltávolítása.
- Páratartalom kontroll: Az ablakpáracsapódás és a falpenész kockázatának csökkentése.
- Pollenkontroll HEPA szűrővel: Ha a HRV egységbe HEPA szűrőt szerelnek, a pollenszezonban a beáramló friss levegőből a pollenszemek 99,97%-a kiszűrhető – allergiások számára különösen értékes.
HEPA szűrő opció allergiásoknak
A standard HRV egységek G4 osztályú szűrővel érkeznek, amely a durvább szemcséket fogja meg. Allergiások és asztmások számára F7 vagy F9 osztályú szűrők, illetve HEPA H13 szűrők telepíthetők. Ezek a szűrők a pollen, penészspórák és finomszemcsés por ellen is védenek. Megjegyzés: a magasabb szűrőosztály nagyobb légállást jelent, ami erősebb ventilátort vagy kisebb légmennyiséget eredményezhet – ezt a tervező specialistával érdemes figyelembe venni.
Nyári bypass üzemmód
Nyáron, ha a külső levegő hőmérséklete alacsonyabb, mint a beltéri levegő (pl. éjjel 18 fokos külső, 26 fokos beltéri), a bypass szelep automatikusan kinyílik és megkerüli a hőcserélőt. Ekkor a friss hűvös levegőt egyenesen a lakásba engedik, anélkül, hogy felmelegítenék. Ez passszív éjjeli hűtési hatást biztosít. Ha nappali klíma is van a lakásban, ezzel együtt a klíma terhelése is csökken.

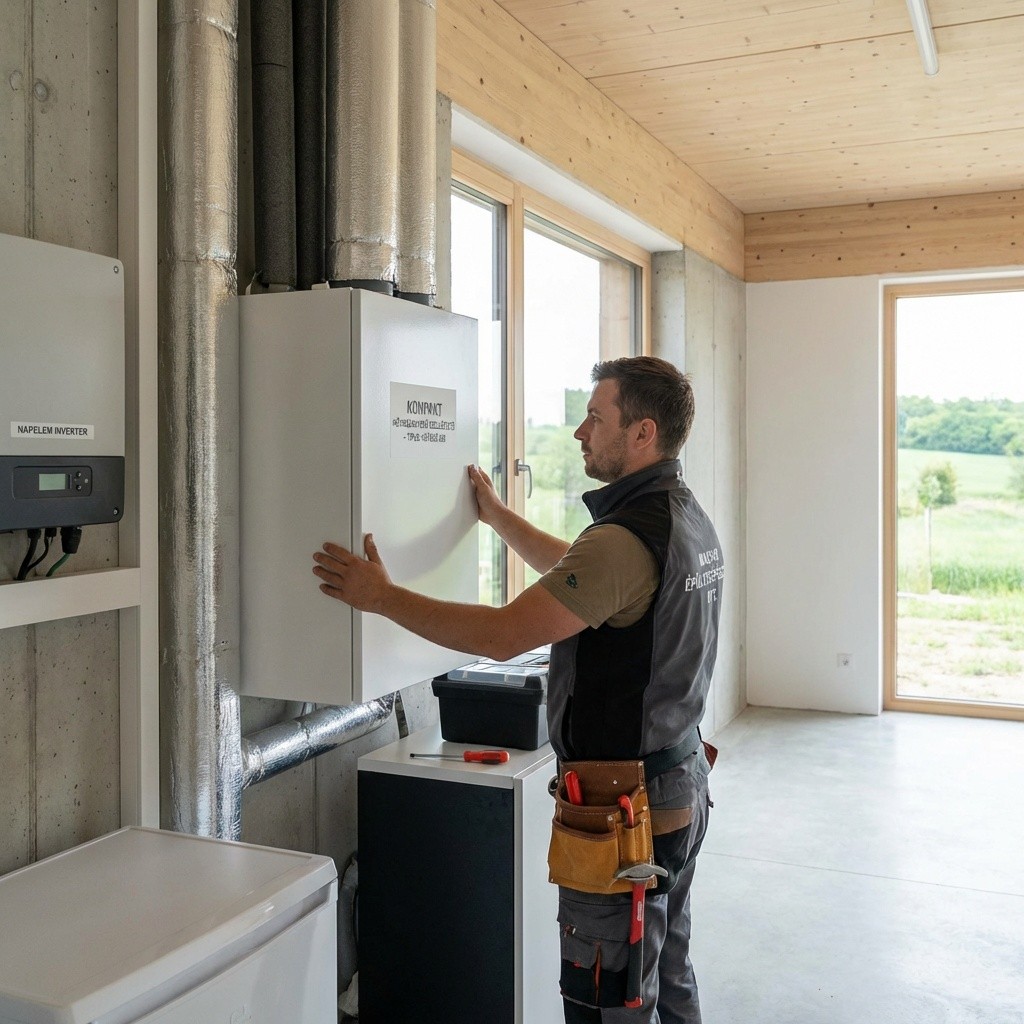

Telepítési szempontok
A centralizált HRV telepítése jellemzően 2-5 napot vesz igénybe, az épület méretétol és a csatornavezetés bonyolultságától függően. Legfontosabb szempontok:
- Csatornavezetés: Álmennyezeten, padló-álpadló rendszeren vagy falban vezethető. Utólagos beépítésnél az álmennyezet megoldás a leggyakoribb.
- Zajszint: A szoba-levegő rács zajszintje max 25-30 dB legyen – ha zajos a rács, csillapítóidomot kell beépíteni.
- Kondenzát elvezetés: Télen a hőcserélőn víz csapódik le – ezt csatornán el kell vezetni mosdóhoz vagy csatornára.
- Falátvezetés a külső csövekhez: 125-160 mm átmérőjű falátvezetés szükséges a friss levegő-bevezető és az elszívó csőhöz.
Karbantartás és szűrőcsere
A HRV rendszer karbantartása egyszerű, de rendszeres figyelmet igényel:
- Szűrőcsere 3-6 havonta: A szűrők telítodése csökkenti a légáramot és a hatásfokot. Egyes rendszerek szűrőcsere-jelzővel rendelkeznek.
- Hőcserélő éves tisztítása: Enyhe szennyeződés esetén mosóvizzel tisztítható, erős szennyeződésnél szerviz szükséges.
- Kondenzát-csatorna ellenőrzése: Évenként ellenőrizni kell, hogy a kondenzátelvezetés nem dugult-e el.
- Ventilátor szénkefe-csere (5-8 évente): DC ventilátoros egységeknél ez ritkán szükséges.
Költségek és megtérülés
A beruházási költségek a rendszer típusától erősen függnek:
- Decentralizált egység (helyiségenkénti): 80 000 – 200 000 Ft/egység + szerelés. Egy 3 szobás lakáshoz 3-4 egység kell: összesen 350 000 – 900 000 Ft.
- Centralizált csatornás rendszer: A központi egység 200 000 – 600 000 Ft, a teljes csatornázás és szerelés egy 150 m² lakásban 500 000 – 1 500 000 Ft.
Az éves megtakarítás 75 000 – 125 000 Ft között van jó légzártsági szintű épületben. A megtérülési idő centralizált rendszernél 8-15 év, decentralizáltnál 4-8 év. A beltéri levegőminőség javulása – különösen allergiásoknál – azonban nehezen forintosítható előny.
Épülettechnikai szabályok és kötelező HRV
Magyarországon az OTEK (Országos Tüzvédelmi és Építési Követ) és az MSZ EN 15251 szabvány írja elő a beltéri levegőminőségi követelményeket. Passzív ház minősítésnél (Passive House Institute tanúsítvány) a mechanikus hővisszanyerős szellőztetés kötelező. A 2025-től szigorodó épületenergetikai előírások (EPBD) tovább növelik azokat az eseteket, amelyekben a HRV ajánlott vagy kötelező.
Integráció klímával és hőszivattyúval
A HRV jól integrálható klíma- és hőszivattyú-rendszerekkel. Egyes hőszivattyú-gyártók (pl. Daikin, Mitsubishi) kínálnak HRV-vel kombinált rendszert, amelyben a szellőztetés és a hőellátás összehangolja. A klíma és HRV kombinációja esetén a klíma terhelése csökken, mivel a lakásba érkező friss levegő már elő van kondicionálva. Részletek a hőszivattyú és légtechnikai szolgáltatásaink oldalán.
Elérhető márkák Magyarországon
A magyarországi piacon az alábbi márkák HRV termékei érhetők el:
- Zehnder (svájci): Prémium centralizált rendszerek, kiváló hatásfok, csendes működés
- Daikin (japán): Integrált klíma+HRV rendszerek, megbízható gyártói háttér
- Vallox (finn): Centralizált rendszerek, hideg éghajlatra optimalizálva
- Renson (belga): Decentralizált és centralizált megoldások lakóépületekbe
- Paul (német): Passzív ház-szintű rendszerek, nagyon magas hatásfok
Részletekért keress minket a kapcsolat oldalunkon, ahol 10+ éves zalaegerszegi tapasztalatunkkal segítünk a megfelelő rendszer kiválasztásában.
Gyors kérdések és válaszok – GYIK
Beépíthető-e HRV egy meglévő épületbe?
Igen, de az utólagos beépítés bonyolultabb, mint új építésnél. Centralizált rendszernél a csatorna-hálózatot álmennyezetben vagy padló-álpadló rendszerben kell elvezetni, ami felújítással jár. Decentralizált egységek meglévő épületbe is könnyen szerelhetők: csak egy 160 mm átmérőjű falátvezetés szükséges minden egységhez.
Nyáron is működik a HRV?
Igen. Nyáron a bypass szelep megkerüli a hőcserélőt, és a rendszer közvetlen frisslevegő-szellőztetőként működik. Ha a külső levegő hűvösebb a beltérinél (pl. éjszaka), a bypass mód hűtő hatást is biztosít. Nappali klíma mellé különösen jó párosítás, mivel csökkenti a klíma terhelését.
Milyen gyakran kell szűrőt cserélni?
3-6 havonta, az épület szennyezettségétől és a szűrőosztálytól függően. HEPA szűrőt pollenszezonban (március-október) sűrűbben kell ellenőrizni – havonta érdemes megnézni, mert a pollen gyorsan betömheti. Sok modern egységnek szűrőcsere-jelzője van, amely pontosan jelzi, mikor szükséges a csere.
Centralizált vagy decentralizált rendszer jobb egy 3 szobás lakáshoz?
Általánosságban a centralizált rendszer hatékonyabb és csendesebb egy 3 szobás (kb. 80-100 m²) lakásban – ha az álmennyezet-kialakítás megengedi a csatornavezetést. Decentralizált rendszer előnye, hogy egységenként is bővíthető és az egységek függetlenek egymástól. Új építésnél egyértelműen a centralizált ajánlott. Meglévő épületbe decentralizált egységek a leggyorsabb megoldás.
Növeli-e a HRV a beltéri páratartalmat?
A hagyományos HRV (nem ERV) télen enyhén csökkentheti a beltéri páratartalmat, mivel a kiáramló meleg, párás levegőt hideg, szárazabb külső levegőre cseréli. Ez általában nem problémás, sőt megelőzi az ablakpárát és a falpenészt. Ha a beltéri páratartalom 35% alá süllyedne (ami ritka magyar éghajlaton), ERV alkalmazása vagy párásító egység beépítése szükséges. Az ERV verzió a páratartalmat is visszatartja, ezért száraz éghajlatokon előnyösebb.
